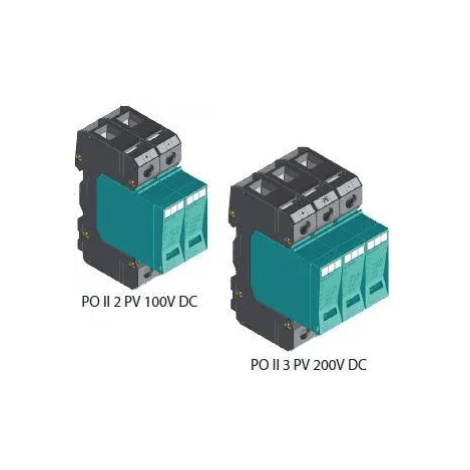

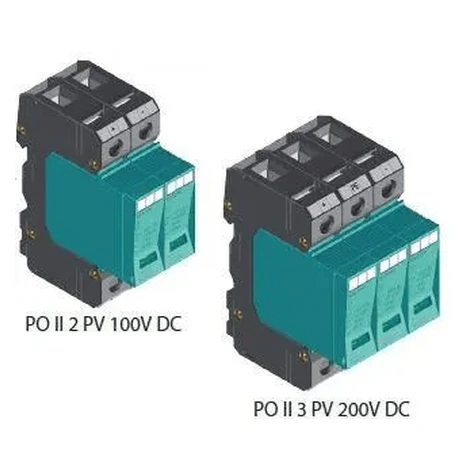

Prepäťová ochrana PO II 3 PV 200V DC (KIWA)

Popis: PO II - prepäťové ochrany typu 2 PO II 1 PV 100V DC Slúžia k zvedeniu energie prepäťových impulzov PRE FOTOVOLTAICKÉ SYSTÉMY Na ochranu jednosmerných obvodov s prevádzkovým napätím do 100 V DC Na ochranu striedavých obvodov s prevádzkovým napätím do 75 V AC Výmenné ochranné moduly Varistorové moduly pre ochranu pred prepätím Optická signalizácia poruchy Diaľková signalizácia poruchy (vyhotovenie R) Ochranné moduly otočiteľné o 180O Prepäťová ochrana typu 2 (trieda II, C) je určená pre kategóriu prepätia II, kde je koordináciou izolácie stanovené maximálne prepätie 2,5 kV pre sieť 230/400 V. Táto prepäťová ochrana slúži k zvedeniu energie prepäťových impulzov v elektrických rozvodoch objektu a zapája sa najmä do podružných rozvádzačov. Taktiež platí, že prepäťová ochrana KIWA triedy II (C), spĺňa aj požiadavky pre triedu III (D). INŠTALÁCIA PREPÄŤOVÝCH OCHRÁN - SPD Požiadavky na voľbu a spôsob inštalácie prepäťových ochrán v elektrických zariadeniach budov popisuje norma STN 332000 „Elektrické zariadenia budov - ochranné zariadenia proti prepätiu“ a IEC 60364-53 „Elektrické inštalácie budov“, časť 5-53 „Výber a montáž elektrických zariadení“, sekcia 534 „Zariadenia na ochranu proti prepätiu“. V uvedených normách je popísané usporiadanie a zapojenie prepäťových ochrán pre jednotlivé typy sietí a špecifikované sú tiež základné parametre prepäťových ochrán pre jednotlivé oblasti použitia. Tieto normy uvádzajú aj potrebu zabezpečenia energetickej koordinácie jednotlivých stupňov v systéme prepäťovej ochrany tak, aby tieto stupne správne spolupôsobili. Norma predpisuje zaradenie impedancii medzi jednotlivé stupne prepätovej ochrany, ktoré môžu byť dosiahnuté vlastnou impedanciou dostatočne dlhého vedenia medzi jednotlivými stupňami. Keďže moderné prepäťové ochrany KIWA triedy I (B), alebo triedy II (C), spĺňajú aj požiadavky nasledujúcich stupňov, nie je potrebné v rámci daného rozvádzača , alebo v jeho okolí (cca do 5m) použiť ďalší stupeň, pri čom je zaistená ochrana až na úrovni triedy III (D). V prípade prepäťovej ochrany na báze varistora napr. PO I a PO II zo sortimentu KIWA vzhľadom k rovnakej reakčnej dobe obidvoch stupňov bolo skúškami a meraniami zistené dostatočné oddelenie už pri použití vedenia dĺžky cca 1,5 m. Impedancia vyvolaná zaradením takéhoto vedenia plne koordinuje rozdelenie energie medzi jednotlivé varistorové stupne aj pri najnepriaznivejších tolerančných odchýlkach jednotlivých stupňov. Pre detaily pozri aplikačnú príručku a katalóg v prílohe produktu
